催化裂化 再生器的主要作用是燒去結焦催化劑上的焦炭以恢復催化劑的活性，需的熱量。對再生器的主要要求有:

①生催化劑的含炭量較低，一般要求低于0.2%（質量分數）有時要求低達0.05%0.10%（質量分數）。

②有較高的燒焦強度，當以再生器內的有效藏*為基準時，燒焦強度一般為100-250 kg/（t*h）。

③催化劑減活及磨損的條件比較緩和。

④易于操作，能耗及投資較少。

⑤能滿足環境保護要求。

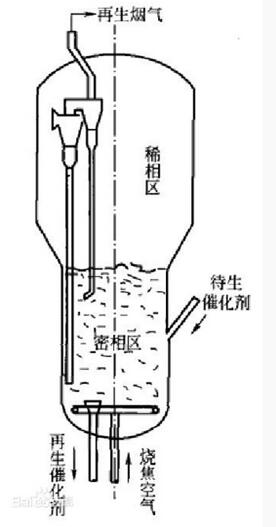

為了實現以上目標，工業上有各種型式的再生器，大體可分為三種類型：單段再生、兩段再生、快速流化床再生。表1列出了各種組合方式的再生型式以及它們的主要指標。圖1是單段再生的再生器簡圖，以下以此圖為例說明再生器的基本工藝結構。

再生器的結構

再生器的殼體是鋼制的大型筒體，國外*大的直徑達16.8m（裝置處理能力8.5Mt/a）。殼體內的上部為稀相區，下部為密相區。密相區的有效藏量由燒焦負荷及燒焦強度確定，根據密相區的有效藏量和固體密度可決定密相風的容積。所謂有效藏量是指處于燒焦環境中的藏量。密相區的直徑由空塔氣用較高的氣速可以有較高的燒焦強度，從而使藏量減少，但床層密度下降而使床層體積增大，因此，氣速的選擇有一合理的范圍。密相區的直徑和容積確定后，即可確定其高度。密相區的床層高度一般為5-7m。為了避免過多地帶出催化劑及增大催化劑的損耗，稀相區的氣速不能太高，對堆積密度較小的催化劑一般采用0.6-0.7m/S，對堆積密度較入的催化劑則可采用0. 8 - 0.9 m/s。從密相區向上到一級旋風分離器入口之間的稀相空間高度應大于TDH。即使如此，稀相空間仍有一定的催化劑濃度，為了減少催化劑的損耗，再生器內裝有兩級串聯的旋風分離器，其回收固體顆粒的效率應在99.99%以上。旋風分離器的直徑不能過大，以免降低分離效率，因此，在燒焦負荷大的再生器內裝有幾組旋風分離器，它們的升氣管連接到一個集氣室將煙氣導出再生器。

為了使燒焦空氣（工廠里多稱為主風）進入床層時能沿整個床截面分布均勻，在再生器下部裝有空氣分布器，其主要結構形式有分布板式（碟形）和分布管式（平面樹枝形和環形）兩類。碟形分布板上開有許多小孔，孔直徑為16-25mm，孔數為10-20/㎡。分布板可使空氣得到良好的分布，但是大直徑的分布板長期在高溫下操作易變形而使空氣分布狀況變差。目前工業上使用較多的是管式分布器，這種分布器在樹枝形分布管或環形分布管上設有向下傾斜45°的噴嘴，空氣由噴嘴向下噴出，再返回上面的床層。

待生催化劑進入再生器和再生催化劑出再生器的方式及相關的結構形式隨再生器的結構、再生器與反應器的相對位置等因素而多種多樣，同時還應從反應工程的角度考慮如何能有較高的燒焦效率。一般來說，待生催化劑從再生器床層的中上部進入，并且以設有分配器為佳;再生催化劑從床層的中下部引出，通常是通過淹流管引出。

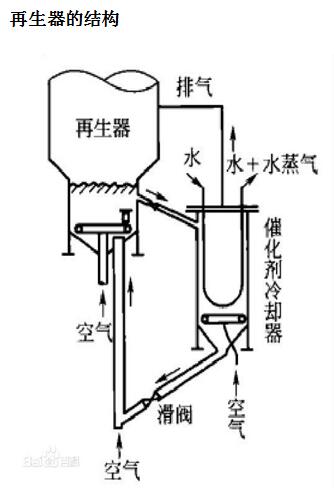

在以餾分油為原料的催化裂化裝置中，一般是處于熱平衡操作。但在重油催化裂化裝置中，由于焦炭產率高，再生器內產生的熱量過剩，必須另外取走一部分熱量才能維持兩器的熱平衡。工業上曾經采用在再生器內安裝取熱盤管或管束的辦法來取走過剩的熱量，稱為內取熱方式。由于操作靈活性差及取熱管易損壞，近年來，內取熱方式已被外取熱方式逐漸所替代。外取熱方式是在再生器殼體外部設一催化劑冷卻器（稱外取熱器），從再生器密相床層引出部分熱催化劑，經外取熱器冷卻，溫度降低約100-200℃，然后返回再生器。這種取熱方式可以采用調節引出的催化劑的流率的方法改變冷卻負荷，其操作彈性可在0-100%之間變動，這就使再生溫度成為一個獨立調節變動，從而可以適合不同條件下的反應—再生系統熱平衡的需要。
