雙球面硬密封煙道擋板
發明人：張炳罡
專利號：ZL201520251366.6
專利權人： 洛陽興罡石化設備有限公司
發明名稱：雙球面硬密封煙道擋板
說明書摘要

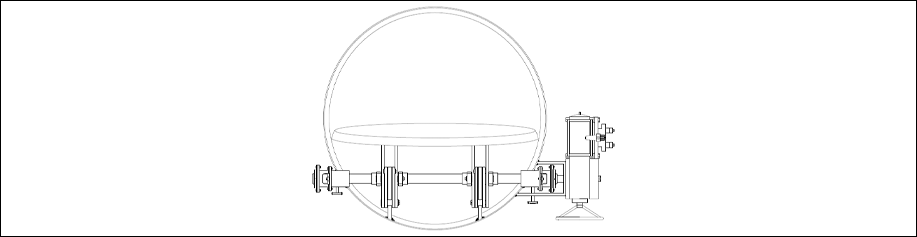

1、一種雙球面硬密封煙道擋板，包括球面密封閥板、球面密封體、驅動軸、填料箱、氣動執行器、支撐臂，其中該氣動執行器固接在殼體上，其特征在于該驅動軸的兩端分別安設有填料箱，一端穿過填料箱與氣動執行器連接；所述填料箱也固接在殼體上；支撐臂固接在殼體的內側，一端鉸接有副臂，驅動軸上緊固有驅動臂，該驅動臂、副臂分別與球面密封閥板鉸接連接；該球面密封閥板為整體閥板，其外側緊貼球面密封體的內側；該球面密封體固接在殼體的內側。
2、根據權利要求1所述的雙球面硬密封煙道擋板，其特征在于其中所述的球面密封閥板的外邊緣處設置為球形密封面，該球面密封體的內表面設置為球形密封面。
3、根據權利要求1所述的雙球面硬密封煙道擋板，其特征在于其中所述的驅動軸上還安設有兩個外置軸承，該外置軸承位于填料箱的一側，通過螺栓與填料箱連接。
4、根據權利要求1或3所述的雙球面硬密封煙道擋板，其特征在于其中所述的填料箱上加裝有儀表風入口。
5、根據權利要求1所述的雙球面硬密封煙道擋板，其特征在于其中所述的驅動臂設置為兩個以上。
